Open BIM Switchboard – Soluție modernă la dulapuri electrice

Open BIM Switchboard este o aplicație specializată dezvoltată de CYPE pentru proiectarea dulapurilor electrice (panouri, tablouri și dulapuri de distribuție), integrate într-un mediu BIM. Acest instrument permite inginerilor să modeleze aceste echipamente în conformitate cu standardele internaționale, oferind un sistem structurat, precise și complet sincronizat cu modelele generale ale proiectului.

Obiectivele principale ale Open BIM Switchboard

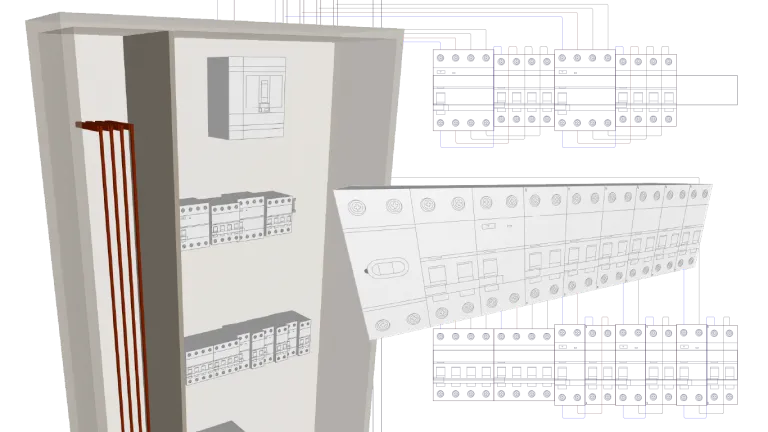

Cu Open BIM Switchboard, utilizatorii pot crea modele 3D detaliate pentru dulapurile electrice, specifica indicațiile tehnice (număr de circuite, tip protecții, cabluri, etc.), și genera documentație automată pentru execuție. Totul se realizează în fluxul Open BIM, asigurând interoperabilitatea cu restul proiectului și compatibilitatea cu fișiere IFC.

Funcționalități avansate

Dimensionare automată și organizare

Aplicația ajută la dimensionarea corectă a dulapurilor, organizarea echipamentelor (siguranțe, întrerupătoare), și calcularea spațiului necesar. Modelarea are loc în mod tridimensional, oferind o vizualizare realistă și completă.

Compatibilitate Open BIM și IFC

Open BIM Switchboard este integrat complet în ecosistemul BIMserver.center, astfel încât modelele de dulapuri electrice pot fi sincronizate cu proiectul BIM. Protejează integritatea datelor și facilitează schimbul de informații între ingineri, electroenergeticieni și manageri de proiect.

Documentație tehnică asistată

În plus față de modelarea grafică, aplicația generează automat planșe, tabele, liste de circuite și rapoarte tehnice. Acestea pot fi exportate rapid în formate precum PDF, Excel sau utilizate direct în documentația de execuție.

Principalele beneficii

Proiectare 3D detaliată a dulapurilor electrice.
Compatibilitate completă cu fluxul Open BIM.
Documentație generată automat pentru proiectare și execuție.
Eficiență crescută în coordonarea modelelor la nivel BIM.
Reducerea erorilor și a timpului în faza tehnică.

Studii de caz și bune practici internaționale

În proiecte rezidențiale moderne din Spania, Open BIM Switchboard a permis reducerea erorilor de dimensionare a dulapurilor cu 25%, prin sincronizarea cu modelele BIM complete ale clădirii. În Portugal an, echipele de proiectare au folosit aplicația pentru fabricarea dulapurilor pentru o fabrică industrială, optimizând layout-ul și reducând timpul de execuție cu 30%. În America Latină, instrumentul a sprijinit transparența documentației între arhitecți, ingineri electrici și echipe de producție.

Concluzie

Open BIM Switchboard este soluția ideală pentru profesioniștii care doresc să proiecteze dulapuri electrice precise și coordonate în fluxul BIM. Prin integrarea completă în ecosistemul BIM, automatizarea documentației și modelarea 3D, aplicația asigură eficiență, acuratețe și colaborare optimă în toate fazele proiectarii.

Poți descărca Open BIM Switchboard de pe site-ul oficial CYPE (shop). Descoperă și alte soluții complementare: Instalatii electrice, Open BIM Model Checker, și Contactează echipa noastră.
