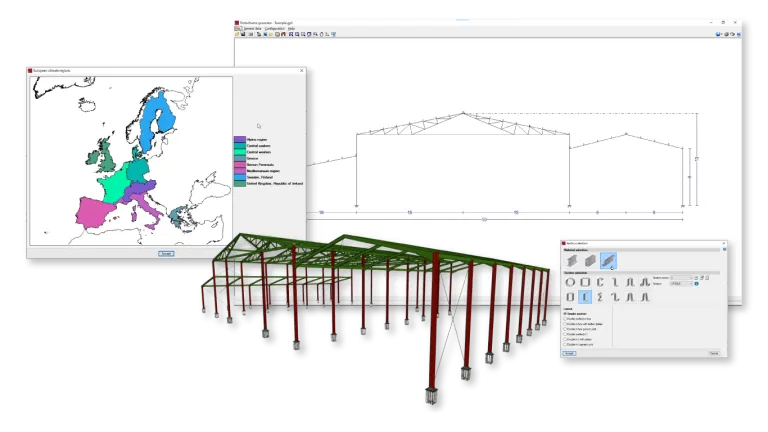

Portal Frame Generator – 3 pași pentru cadre rigide BIM

Portal Frame Generator este un instrument dedicat inginerilor și proiectanților care au nevoie de soluții rapide și precise pentru generarea de cadre rigide și ferme simple sau multiple. Software-ul face parte din ecosistemul CYPE și integrează modelarea geometrică, analiza încărcărilor și exportul către programe de calcul structural precum CYPE 3D. Prin suportul pentru Open BIM, utilizatorii beneficiază de interoperabilitate completă și de reducerea semnificativă a timpului de proiectare.

Funcționalități principale

Aplicația Portal Frame Generator oferă o serie de funcționalități care acoperă toate etapele de configurare a cadrelor și fermelor:

Generarea geometrică a cadrelor rigide și a fermelor simple sau multiple.
Definirea tipurilor de secțiuni pentru stâlpi, grinzi și contravântuiri.
Generarea automată a încărcărilor de vânt și zăpadă conform normativelor internaționale.
Optimizarea automată a panei de acoperiș și a panei laterale pentru eficiență structurală.
Export direct al geometriei și încărcărilor către CYPE 3D pentru analiză detaliată.

Avantaje pentru utilizatori

Utilizarea aplicației Portal Frame Generator aduce numeroase beneficii atât proiectanților, cât și companiilor de construcții:

Reducerea timpului de modelare și generare a cadrelor.
Respectarea normativelor privind acțiunile climatice (vânt și zăpadă).
Interoperabilitate completă cu platforma BIMserver.center.
Posibilitatea de a testa mai multe variante constructive înainte de execuție.
Integrare rapidă în fluxul Open BIM și colaborare interdisciplinară.

Integrare în fluxul Open BIM

Portal Frame Generator este parte din ecosistemul Open BIM. Modelele generate pot fi partajate pe BIMserver.center, unde pot fi accesate de toți colaboratorii unui proiect. Aplicația permite exportul în format IFC, asigurând compatibilitatea cu alte programe de analiză și detaliere structurală.

Aplicații practice

Portal Frame Generator este utilizat în diverse proiecte de infrastructură și construcții industriale:

Hale metalice și spații industriale.
Depozite logistice și centre de distribuție.
Clădiri agricole (grajduri, silozuri, sere).
Săli de sport și centre educaționale cu deschideri mari.
Structuri temporare sau provizorii pentru evenimente.

Studii de caz și bune practici internaționale

La nivel internațional, Portal Frame Generator a fost utilizat în multiple proiecte:

În Spania, proiectanții de hale industriale au redus timpul de modelare cu 35% prin utilizarea aplicației integrate cu CYPE 3D.
În Portugalia, fermele agricole moderne au beneficiat de optimizarea cadrelor pentru a rezista la încărcările mari de vânt de pe litoral.
În America Latină, proiecte de depozite logistice au integrat aplicația pentru a adapta structurile la condiții climatice diverse, inclusiv zăpadă și cutremure.
În Europa Centrală, universitățile de construcții folosesc aplicația ca material educațional pentru studenții în inginerie structurală.

Concluzie

Portal Frame Generator este soluția completă pentru generarea și optimizarea cadrelor rigide și a fermelor. Prin integrarea cu CYPE 3D și platforma Open BIM, aplicația oferă inginerilor un instrument modern, precis și adaptat cerințelor actuale din construcții.

Poți descărca Portal Frame Generator direct de pe platforma BIMserver.center. Descoperă și alte aplicații utile: CYPE 3D, CYPE Architecture sau Managementul Proiectelor.
