CYPELEC MULTILINE – Generare de diagrame electrice multiline

CYPELEC MULTILINE este aplicația BIM concepută pentru a realiza diagrame electrice multiline, fie prin generare automată pe baza schemelor unifilare, fie prin desenare manuală. Diagrama multiline este esențială în fazele de execuție ale instalațiilor electrice, deoarece detaliază conexiunile reale dintre conductoare, întrerupătoare, protecții și sarcini. Cu ajutorul acestui software, proiectanții și instalatorii au acces la o reprezentare clară, exactă și intuitivă a instalației, reducând erorile și crescând eficiența pe șantier.

Ce este CYPELEC MULTILINE?

Spre deosebire de o schemă unifilară, care oferă doar o reprezentare abstractă a circuitelor, CYPELEC MULTILINE creează diagrame detaliate unde fiecare conductor, terminal și conexiune sunt ilustrate clar. Această abordare grafică este crucială atunci când documentația este transmisă echipelor de execuție, care au nevoie de planuri precise și ușor de urmărit. Aplicația poate prelua date din CYPELEC Core, REBT, NF sau alte module, transformând rapid schema unifilară într-o schemă multiline completă.

Flux de lucru și interfață

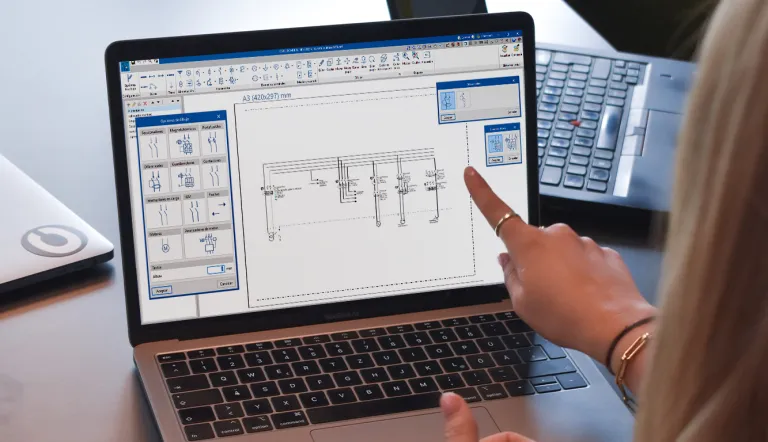

Interfața aplicației este intuitivă și gândită pentru productivitate. Zona centrală afișează schema electrică, bara superioară de instrumente permite configurarea și inserarea rapidă a simbolurilor electrice, iar panoul lateral oferă acces la toate desenele și fișierele asociate proiectului. Acest mod de organizare simplifică navigarea chiar și în proiectele complexe, unde există mai multe tablouri, circuite și nivele.

Generare automată a schemei

Una dintre funcționalitățile majore ale CYPELEC MULTILINE este capacitatea de a genera automat schema multiline pe baza datelor existente în schema unifilară. Astfel, informațiile despre conexiuni, faze și protecții sunt transferate direct, reducând semnificativ timpul necesar proiectantului și eliminând riscul erorilor de transcriere manuală. Totodată, schema poate fi personalizată ulterior prin adăugarea sau modificarea elementelor.

Editare manuală detaliată

În situațiile unde este nevoie de control absolut, utilizatorul poate desena manual schema multiline. Se pot adăuga conductoare, protecții, prize, întrerupătoare, tablouri secundare și sarcini, folosind o bibliotecă completă de simboluri. Editarea manuală este utilă mai ales pentru instalațiile speciale, unde automatizarea nu reflectă particularitățile reale ale proiectului.

Export și documentație

Toate diagramele create cu CYPELEC MULTILINE pot fi exportate în formate DWG, DXF sau PDF, pentru a fi integrate în documentația tehnică sau pentru a fi trimise echipelor din șantier. În plus, aplicația suportă exportul IFC și GLTF către platforma BIMserver.center, facilitând colaborarea interdisciplinară. Aceste opțiuni fac ca software-ul să fie extrem de versatil, adaptat atât mediului de proiectare, cât și celui de execuție.

Avantajele utilizării CYPELEC MULTILINE

Utilizarea acestui program aduce beneficii multiple, atât pentru proiectanți, cât și pentru executanți. Mai jos sunt detaliate câteva dintre cele mai importante avantaje:

• Rapiditate: schema multiline se generează automat, economisind timp prețios.
• Precizie: toate conexiunile sunt detaliate, eliminând erorile de interpretare.
• Flexibilitate: combinație între generare automată și editare manuală.
• Compatibilitate: exporturi multiple și integrare în Open BIM.

Aceste avantaje se traduc în proiecte mai bine documentate, mai clare și cu o coordonare superioară între echipe.

Exemple practice de utilizare

Într-un proiect rezidențial de apartamente, CYPELEC MULTILINE poate genera automat schemele pentru circuitele de iluminat și prize, oferind electricianului un plan clar pentru cablaj. În cazul unui spital, unde există circuite critice (iluminat de siguranță, prize pentru echipamente medicale), editarea manuală permite adăugarea de simboluri și note speciale. Într-o fabrică industrială, schema multiline detaliată ajută la întreținerea instalațiilor, deoarece fiecare conductor și protecție este clar definită.

Integrare BIM și colaborare interdisciplinară

Un alt punct forte al aplicației este integrarea în ecosistemul Open BIM. Proiectele realizate în CYPELEC MULTILINE pot fi încărcate pe platforma BIMserver.center, unde pot fi vizualizate și corelate cu modelele arhitecturale, structurale sau MEP. Această colaborare reduce riscul de conflicte între discipline și optimizează întregul proces de proiectare.

Descarcă și începe proiectarea cu CYPELEC MULTILINE

Poți descărca CYPELEC MULTILINE direct din platforma oficială BIMserver.center. Odată instalat, vei avea acces la un instrument puternic pentru generarea automată și manuală a schemelor electrice multiline, cu toate beneficiile integrate în fluxul BIM.

Descoperă și alte aplicații utile: CYPELEC Core, CYPELEC Distribution, CYPELEC Electrical Mechanisms și Contactează echipa noastră.
